Прокладка силового кабеля: правила и способы

Прокладка силового кабеля конкретным способом определяется с учетом того, где по проекту (кабельному журналу) запланирована прокладка кабельных линий. Сами работы по монтажу достаточно сложные, поэтому выполняются по специальным технологиям. Современные методики прокладки кабельных линий представлены множеством способов – от воздушных ЛЭП до подземных каналов и специальных сооружений.

Что такое силовой кабель: характеристики и сфера применения

В общем виде силовой кабель – это конструкция, состоящая из одной или нескольких жил, отделенных друг от друга изоляцией которые находятся под одной наружной оболочкой или под одной внутренней экструдированной оболочкой (подушкой, поясной изоляцией) и наружной оболочкой. Он предназначен для передачи электрического тока от трансформаторной подстанции (ТП) до вводно-распределительного устройства или главного распределительного щита к конечным потребителям.

Кабель используют как для стационарной прокладки, так и для обеспечения электроэнергией передвижных механизмов. К ним относятся: сварочные аппараты, компрессоры, подвесные люльки, передвижные телескопические лестницы(площадки) типа «Луноход», станции замеса растворов и т. д.

В конструкции кабеля вне зависимости от назначения выделяют несколько обязательных составляющих элементов:

  • Жила (одна или несколько), по которой передается электрический ток. Они изготавливаются из меди или алюминия.
  • Изоляция, выполняет функцию защиты токопроводящей жилы от короткого замыкания. В качестве изоляционного материала используют полимеры, резину, пропитанную бумагу, полиэтилен и пр.
  • Внешняя оболочка, обеспечивает защиту токопроводящих жил от механических повреждений и проникновения влаги.

кабель

Кабели используют в сетях высокого (от 10 кВ и выше) и низкого (до 1 кВ) напряжения. Состав и конструктивную сложность кабеля можно определить по марке кабеля буквенной и цветовой маркировке на его внешней оболочке или в сопроводительных документах, паспорта, бирки, ярлыки. Конструкция кабеля зависит от его назначения, сферы и условий применения. Кроме основных элементов, кабель может иметь:

  • поясную изоляцию, внутреннюю экструдированную оболочку;
  • стальную броню и подушку под нее,
  • сердечник,
  • заполнитель,
  • экран и пр.

Способы прокладки проводов и кабелей ничем не отличаются друг от друга. Разница заключается лишь в условиях монтажа, которые определяются назначением проводников. Компания «Бонком» предлагает несколько видов качественной кабельной продукции для самых разных нужд:

  • Провод. Это одно- или многожильный проводник с одной изоляцией. Каждая жила – это одна или несколько проволок из меди или алюминия. Для воздушных линий электропередач (ЛЭП) используются неизолированные провода марки А и АС и сомонесущие изолированные провода марки СИП-1, СИП-2, СИП-3, СИП-4.

провод

  • Непосредственно кабель. Это уже система изолированных проводников, которые с целью защиты от влияния окружающей среды объединены в единую конструкцию.

кабель

Компания «Бонком» снабжает кабельной продукцией многие крупные предприятия и строительные объекты Минска и других городов Беларуси. Сотрудничество с лучшими производителями позволяет предлагать клиентам приемлемые цены и гарантировать высокое качество кабеля. Собственный склад в 2500 м2 позволяет иметь в наличии все виды кабельной продукции и максимально быстро комплектовать заказы.

Способы прокладки силового кабеля

Кабельные линии в основном применяются на крупных промышленных предприятиях, где работают сразу с несколькими классами напряжений. Линии прокладывают не только внутри зданий, но и снаружи. Существуют следующие способы прокладки кабелей:

  • Воздушная. Применяется для передачи электрической энергии от АЭС, ГРЭС, ТЭЦ до понижающих трансформаторных подстанций.
  • Подземная. Прокладка кабеля в земле в траншеях глубиной до 1м. Это объясняется тем, что при укладке под землей можно защитить кабель конструкциями, которые предназначены специально для этого.

Прокладка кабеля скрытым способом как раз и представляет собой прокладку под землей. Существует еще скрытая технология, по которой проводник размещают:

  • в толще стен, полов или потолков;
  • внутри строительных конструкций;
  • в бетонной стяжке на полу;
  • в специально сделанных углублениях (штробах);
  • существующих проемах или нишах между строительными конструкциями;
  • по внутренней стороне галтелей, плинтусов, облицовочных панелей и прочих декоративных элементов отделки.

В траншеях

Способы прокладки кабелей в траншеях из всех вариантов монтажа под землей требует меньше всех финансовых и трудовых затрат. Такой способ рекомендован для монтажа незначительного количества линий – от 1 до 6. Он предполагает отрывку траншеи, что выполняют ручным или механическим способом. Сам кабель располагают на специально устроенной подсыпке (подушке) из «сеяного» песка на дне траншеи и поверх кабеля, затем укрывают кирпичом или защитно-сигнальной лентой (ЛЗС) 3,5 мм толщиной, для защиты от механических повреждений. После прокладки засыпают чистым грунтом, без отсутствия строительного мусора, камней, арматуры и т.д.

При прокладке кабеля в траншеях придерживаются следующих правил:

  • Минимальная глубина земляной траншей при работе на открытой местности должна быть не менее 70 см.
  • В месте пересечения кабеля с проезжей частью кабель прокладывают в трубах ПВХ не нарушая полотна тротуаров и проезжей части. Проколы под дорогами и тротуарами производятся специальными механизмами так называемыми «Кротами».

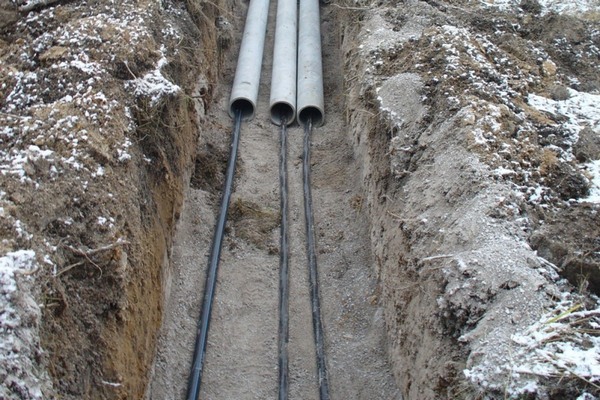

прокладка кабеля в траншее

В канале

Прокладка электрического кабеля в каналах удобна с точки зрения обеспечения доступа для осмотров и ремонта линий. Здесь можно производить замену кабеля без земляных работ. Канал (кабельная канализация) – это закрытое сооружение, которое полностью или частично заглубляют в грунт, перекрытие или пол. Подобную технологию можно использовать как снаружи, так и внутри производственных помещений. Канал выполняют из кирпича или унифицированных железобетонных конструкций.

В трубах

Прокладка силового кабеля в трубах позволяет расположить в одной траншее сразу несколько параллельных кабельных линий и каждую из них защитить от возможных повреждений. Для монтажа используются разные трубы:

  • Стальные. Наиболее прочные и надежные, обеспечивают самую высокую степень защиты и ограничивают воздействие электромагнитного излучения на окружающих. Чтобы предотвратить коррозию, трубы покрывают специальные красками.
  • Пластиковые. Менее прочные, чем стальные, но тоже обеспечивают нужный уровень защиты от механических повреждений. Главным плюсом пластика считается стойкость к коррозии.
  • Асбестоцементные. Используются не так часто, в основном при устройстве проходов для кабельных линий в заливаемых бетонных конструкциях.

прокладка кабеля в трубах

В блоках

Прокладка силового кабеля в блоках по сравнению с технологией в траншеях обеспечивает более высокую степень защиты от механических повреждений. Блок – это особое сооружение с трубами (каналами), в которых и прокладывают кабельные линии. В классическом исполнении блок представляет собой систему из нескольких асбестоцементных труб диаметром в 1,5 раза больше диаметра кабеля. Подобный способ рекомендуют для прокладки:

  • в агрессивных грунтах;
  • в местах пересечения трассы с автомобильными или железными дорогами;
  • с необходимостью защиты кабельных линий от блуждающих токов.

В туннелях и коллекторах

В условиях тесной застройки на территории города или предприятия рекомендуют укладывать кабель в туннелях или коллекторах. Также способ применим, когда нет возможности проложить кабели в лотках. Кабельный туннель – закрытое сооружение (коридор) с возможностью свободного прохода по нему. В туннеле можно не только прокладывать линию, но и осматривать и при необходимости ремонтировать ее.

прокладка кабеля в блоках

В лотках и коробах

Прокладка силового кабеля в лотках актуальна для случаев, когда требуется по одной трассе проложить несколько кабельных линий. Технология подходит для небронированных кабелей напряжением до 1000 В и сечением не более 16 мм2. Для монтажа используются:

  • Лотки. Это открытые конструкции корытообразного сечения. Их крепят на опорных конструкциях по стенам, в результате чего образуется своеобразное подобие полок, куда и укладывают провода. Лотки могут быть сплошными или перфорированными.
  • Короба. Их отличие от лотков в том, что они закрытые. Монтаж также осуществляется к стенам, а также к потолкам. Поскольку короб обладает собственной несущей способностью, им можно перекрывать пролеты без каких-либо креплений.

прокладка кабеля в лотках
